| 工作原理 | 常压 |
|---|---|
| 灌装头数 | 18 |
| 适用对象 | 果汁饮料 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 2430X1800X2100 |
| 适用行业 | 餐饮 |
| 物料类型 | 液体 |
| 自动化程度 | 全自动 |
| 包装类型 | 瓶 |
| 品牌 | 张家港帅飞饮料机械 |
| 型号 | RCGF |
| 加工定制 | 是 |

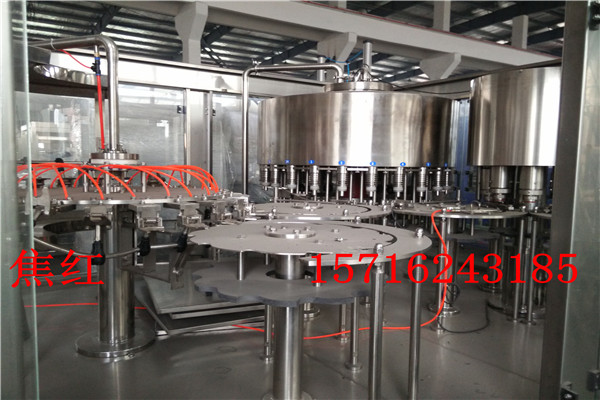

全自动果汁饮料灌装设备：集冲洗、灌装、封盖于一体，适用于各种果汁，茶饮料的灌装生产，经过简单调整部分零部件，本机同时也可用于纯水，矿泉水的灌装生产，采用微重力负压灌装技术，灌装更迅速、稳定、准确，设备配有完善的回流系统，避免饮料的二次污染及氧化；能满足95℃以下的热灌装技术要求，并配备了CIP清洗系统，能对液缸，管道等液体接触的地方进行清洗；采用人机界面触摸屏控制，PLC电脑控制，变频器控制等先进技术。
全自动果汁饮料灌装设备本机将冲洗、灌装、封盖二功能组合在一个机体上，全过程实现自动化，适用于耐高温聚脂瓶灌装果汁饮料、果茶饮料，也适用于矿泉水、纯净水等不含气饮料，本机选用优质的SUS304材料制作，主关件部件采用数控机床精密加工，整机采用先进光电检测各部件的运行状况，具有无瓶不灌装，无瓶不送盖，自动化程度高，简易的人机界面的操作显示屏。
设备主要性能：
1)灌装采用阀升降技术，灌装阀采用新型的微压灌装原理，定量准确。
2)旋盖采用法国引进的即捉即旋的拧盖技术，理盖器选择低位安装，水平送盖。
3)主机PLC和变频器均采用著名品牌，如日本三菱，欧姆龙等。
PET瓶三合一机灌装、封盖于一体，是以国外先进技术为基础，根据茶、果汁等饮品的灌装工艺要求研制而成的。灌装温度一般在82-85度左右的液体.
全自动果汁饮料灌装设备技术结构特点
| 技术特点： |
| 采用风送道与进瓶拨轮直连技术和全程卡瓶颈传输技术。 高速线采用瓶夹传输技术，瓶型变化更为自由，机组内部工作台面更为简洁； 三合一机组内部一次完成洗瓶、灌装、封盖三道工序，瓶子磨损小、传动准确平稳、瓶型更换便捷。 特殊设计的全不锈钢冲瓶机瓶夹结实耐用，不接触瓶口螺纹部位，避免瓶口二次污染。 承压式液缸，高速线采用环形液缸。 高速大流量等压灌装阀，灌装速度快，液面准确无液损。 与液体接触的零部件全部采用优质不锈钢材料或食品级工程塑料，电气系统多数选用进口元件，符合国家食品卫生标准 出瓶拨轮瓶底托板采用螺旋下降方式，变换瓶形无须调整出瓶输送链高度。 |
| 设备主要组成部分： |

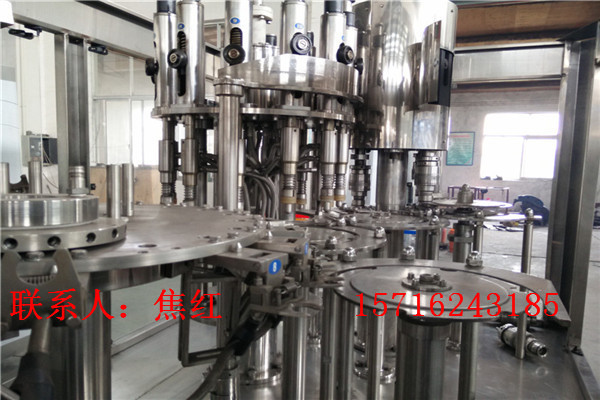

| 三合一主机由洗瓶机、灌装机、旋盖机、机架、封窗、主电机及传动系统、瓶传输细、理盖器及电气控制系统等部件组成。 洗瓶机的翻转机构，主要由分水盘、洗瓶夹、上转盘、导轨、防护罩、喷水装置、接水盘组成 灌装机构，主要由灌装桶、灌装阀、导轨、提升装置、卡瓶升降装置等组成。 封盖机构，由理盖器、落盖导轨及旋盖机三大部件组成。 辅助（或选配）设备有冲瓶水回流罐、进瓶风道和出瓶链，此外还可按客户要求配置人工上瓶平台（或理瓶机）、多排差速链式人工排瓶台、自动上盖机等。 |
全自动果汁饮料灌装设备技术参数
| 型号Model | RCGF14-12-5 | RCGF18-18-6 | RCGF24-24-8 | RCGF32-32-10 | RCGF40-40-10 |
| 生产能力Producbon Capacity(600m)(b/h) | 3000-4000 | 5000-7000 | 8000-10000 | 12000-15000 | 14000-18000 |
| 灌装精度Filing Precision | 1％(液面定压）（Liquid Leve) | ||||
| 聚脂瓶规格Polyester Bottle Standard(mm) | 瓶径（Bottle Diameter)Φ50-Φ100;瓶高（Height）：150-310 | ||||
| 适用盖形Suitable Cap Shape | 塑料螺纹盖（Plastic Screw Cap) | ||||
| 冲瓶用水压力Water Pressure of washing Bottle(Mpa) | 0.2-0.25 | ||||
| 总功率Total Power(kw) | 5.5 | 7.68 | 9.18 | 10.28 | 11.28 |
| 总重量Total Weight(kg) | 2200 | 3000 | 4000 | 5000 | 6500 |
| 外形尺寸Dimension（LxWxH)(mm) | 2250×1600×2100 | 2430×1800×2100 | 3050×2060×2100 | 4050×2300×2100 | 4430×3280×2700 |
产品用户需知：任何设备的最终报价，根据客户所要求的配置与型号而定！
①用户应提供原水化验的详细资料，以便我公司据以进行相关选型及排列计算。
②用户应说明产水的水质要求，用途，产水量。
③我公司备有多种型号的压力容器，膜，配件等，若用户特别说明，将尽力满足要求。
④我公司对设计、销售的设备提供安装调试及对用户操作运行人员的培训。
⑤我公司对用户实行设备一年保修，终身服务的原则，均建立档案，进行跟踪服务，确保质量水平。
