| 尺寸 | 160*80 |
|---|---|
| 输入 | K/S/B/R/PT100 |
| 通讯 | 特殊加可以定制 |
| 产地 | 江苏 |
| 等级 | 一级品 |
| 适用介质 | 氧气 |
| 执行质量标准 | 企业标准 |
| 安装型式 | 挂壁 |
| 适用行业 | 机械 |
| 品牌 | 杰晟 |
| 型号 | XMTA-7000 |
| 加工定制 | 是 |
| 特性级别 | 标准级 |

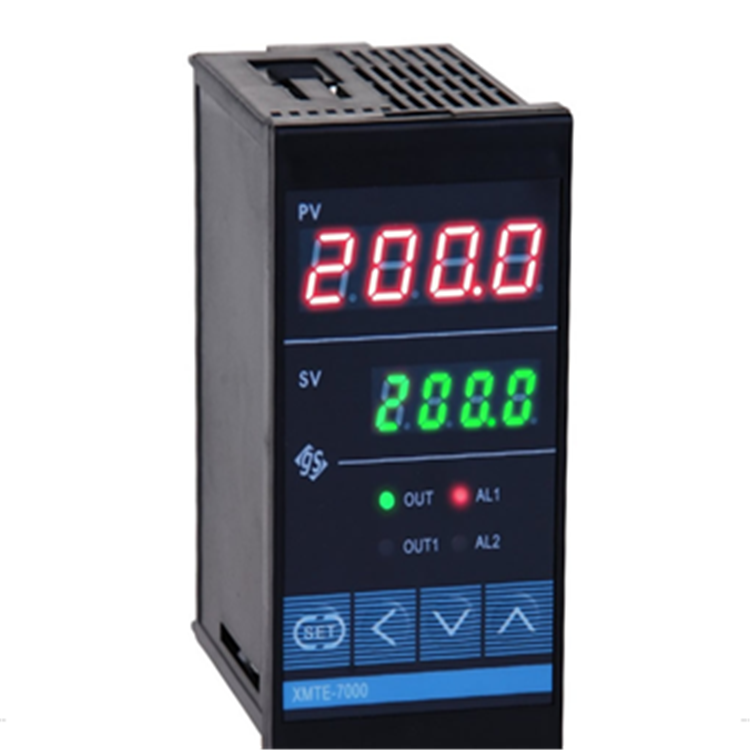

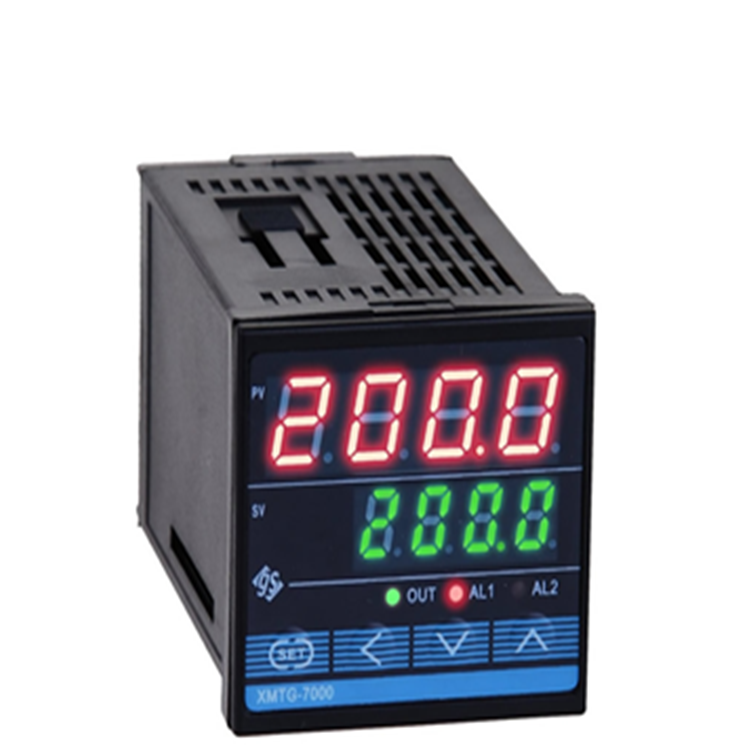

◆产品特点
仪表为双排四位数码管显示，分别显示测量值和设定值；仪表外观紧凑，节省空间；四键操作，参数设置简易，使用操作方便。输入信号多种可选；控制方式有位式控制、PID控制；采用超强抗干扰芯片设计，质量可靠、性价比极高。
●紧凑型仪表
●专家PID控制算法
●自整定功能
●误差修正
●多种报警方式
●手动/自动切换
◆仪表选型
XMT①-7② ③ ④
| ①仪表尺寸 | ②主控输出方式 |
| A：96*96*78mm D：72*72*72mm E：48*96*74mm G：48*48*81mm | Z：无主控输出 4：继电器触点输出 5：固态继电器驱动电压输出 7：可控硅过零触发信号输出 |
| ③报警输出路数 | ④输入方式 |
| 0：无报警输出 1：一组报警输出 2：二组报警输出 | 1：热电偶：K、E、J、S、R、WR25、B 2：热电阻：PT100、CU50 3：模拟量输入：0-5V、1-5V |
◆技术指标
| 测量误差 | ±0.5%F·S±1字，附加冷端补偿误差±1℃。 | |
| 显示方式 | 双排四位数码管（上发红光下发绿光） | |
| 输入类型 | XMT-7001为热电偶 | K(0～1300℃)、E(0～700℃)、J(0～900℃)、S(0～1600℃)、R(0～1700℃)、WR25(0～2300℃)、B(0～1800℃) |
| XMT-7002为热电阻 | PT100(-200～600℃)、CU50(-50～150℃) | |
| XMT-7003为模拟信号 | 0-5V(0-10MA)；1-5V(4-20MA)； | |
| 主控继电器输出触点容量 | 阻性负载5A | |
| 报警继电器输出触点容量 | 阻性负载3～5A | |
| 固态继电器驱动信号 | 电流大于15mA,电压9-12V，周期2S。 | |
| 可控硅过零触发信号 | 大于100mA | |
| 控制方式 | 二位式、三位式、PID调节（用户可设定） | |
| 报警方式 | 上限报警、下限报警、上下限报警、上偏差报警、下偏差报警、区间内报警、区间外报警(任意转换) | |
| 作用方式 | 反作用（加热输出）/正作用（制冷输出）（用户可设定） | |
| 供电电源 | AC180V-242V，50/60Hz（工频变压器电源），功耗≤2W （如需DC24V /DC12V等可按要求定制） | |
| 工作环境 | 0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合。 | |
