一、概述
    LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而研发的新一代高精度、高可靠性气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
二、原理
    当流体流入流量计时，在一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大后与温度、压力传感器信号一起进入微处理单元进行运算处理，并把气体的瞬时流量和累积量直接显示于窗口。
三、技术参数
1、基本参数：见表1
2、被测介质：天然气、煤制气、空气等
3、环境温度：-20℃～+50℃
4、介质温度：-20 ℃～＋80℃
5、防爆等级：ExibⅡBT4 , ExdⅡBT6
6、输出信号：电压脉冲、4～20mA 二线制
7、通信接口：选用RS-485通信接口。
8.供电电源： 12V DC或24VD，3.0V锂电池

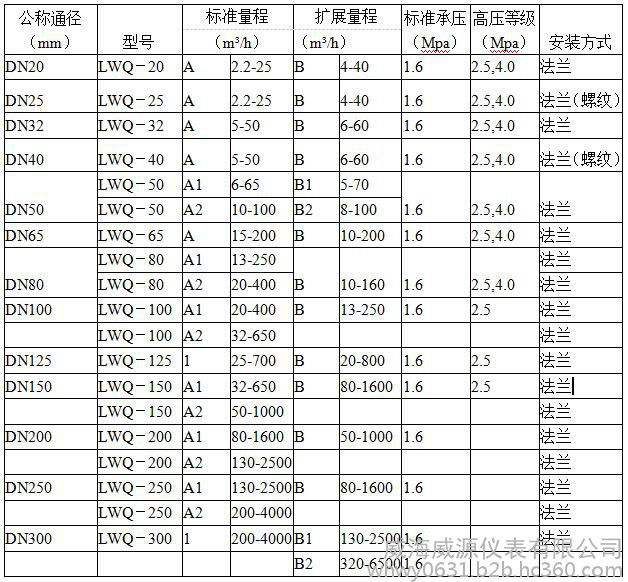

四、流量范围见下表
